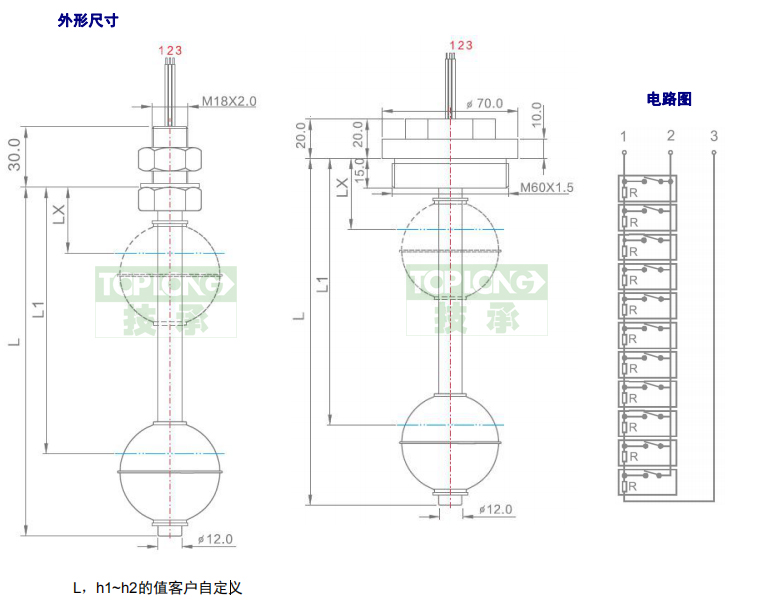

簡介：外形尺寸 電路圖 參數表 連續液位開關參數表 動作點間距 精度 量程 浮球 材質 安裝方式 出線方式 工作溫度 5mm~10mm 1mm 0.1m～1m FBS105/107 SUS304/316 螺紋、法蘭 導線、接線盒 -40℃～+80℃ 出線方式 安裝方式 螺紋 M10.01.0 L=15 M12.01.25 L=20 M16.02
銷售熱線: 13262809751（微信/手機同號。）
| 連續液位開關參數表 | ||||||||||||||||||||||
| 動作點間距 | 精度 | 量程 | 浮球 | 材質 | 安裝方式 | 出線方式 | 工作溫度 | |||||||||||||||
| 5mm~10mm | ±1mm | 0.1m～1m | FBS105/107 | SUS304/316 | 螺紋、法蘭 | 導線、接線盒 | -40℃～+80℃ | |||||||||||||||

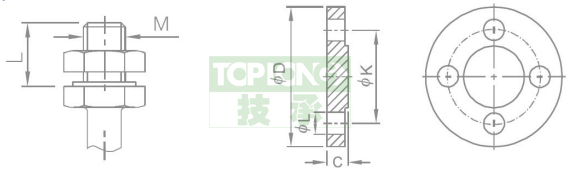

| 螺紋 | ||||||||||||||||||||||
| M10.0×1.0 L=15 | M12.0×1.25 L=20 | M16.0×2.0 L=30 | G1/2BSP L=30 | G3/4BSP L=30 | ||||||||||||||||||
| 法蘭 | ||||||||||||||||||||||
| 公稱通徑 | 英寸 | 公稱壓力 | 法蘭外徑（D) | 螺栓孔距（K) | 螺栓孔距（L) | 螺栓孔數 | 螺栓孔距（C) | |||||||||||||||
| DN25 | 1 | 10kg=1.0MPa | 115 | 85 | 14 | 4 | 16 | |||||||||||||||
| 16kg=1.6MPa | 115 | 85 | 14 | 4 | 16 | |||||||||||||||||
| DN40 | 1½ | 10kg=1.0MPa | 150 | 110 | 18 | 4 | 18 | |||||||||||||||
| 16kg=1.6MPa | 150 | 110 | 18 | 4 | 18 | |||||||||||||||||
| DN50 | 2 | 10kg=1.0MPa | 165 | 125 | 18 | 4 | 20 | |||||||||||||||
| 16kg=1.6MPa | 165 | 125 | 18 | 4 | 20 | |||||||||||||||||
| DN100 | 3½ | 10kg=1.0MPa | 220 | 180 | 18 | 8 | 22 | |||||||||||||||
| 16kg=1.6MPa | 220 | 180 | 18 | 8 | 22 | |||||||||||||||||
| DN150 | 5 | 10kg=1.0MPa | 285 | 240 | 22 | 8 | 24 | |||||||||||||||
| 16kg=1.6MPa | 285 | 240 | 22 | 8 | 24 | |||||||||||||||||

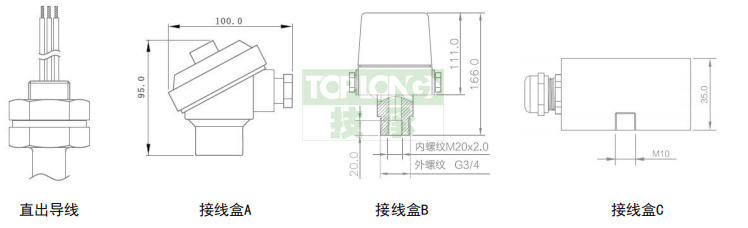

| 液位開關結構形式 | ||||||||||||||||
| 1 | 直出導線 | 3 | 接線盒B | |||||||||||||
| 2 | 接線盒A | 4 | 接線盒C | |||||||||||||
| 本體直桿長度 | ||||||||||||||||
| X | 數字表示，單位mm（常用200,350,500,750,1000,） | |||||||||||||||
| 信號輸出信息 | ||||||||||||||||
| A | 開關量：常開 | E | 模擬量：4~20mA | |||||||||||||
| B | 開關量：常閉 | F | RS 485 16位分辨率 | |||||||||||||
| C | 開關量：常開+常閉 | G | Modbus RTU 16位分辨率 | |||||||||||||
| D | 模擬量：0-5V | |||||||||||||||
| 浮球代碼 | ||||||||||||||||
| X | 見浮球尺寸表（選擇浮球后外部插入式安裝方式需與銷售人員核對尺寸） | |||||||||||||||
| 其它功能 | ||||||||||||||||
| PT | PT100鉑熱電阻 溫度輸出 | |||||||||||||||
