　　6300B接線盒式溫度變送器產品描述

　6300B型溫度變送器將溫度傳感元件（熱電阻）與信號轉換放大單元結合為一體，用來測量各種工藝過程中的 -200°C~500°C范圍內的液體、蒸汽以及其它氣體介質的溫度。它可以和顯示儀表、記錄儀表以及各種控制系統配套使用。它具有結構簡單安裝使用方便的特性。目前已經廣泛用于石化，冶金，電站等行業。

溫度變送器分普通型、隔爆型2類。其中普通型和隔爆型可以選擇不同的內置溫度變送器模塊，以滿足用戶的不同需求。

HFS靶式水流開關

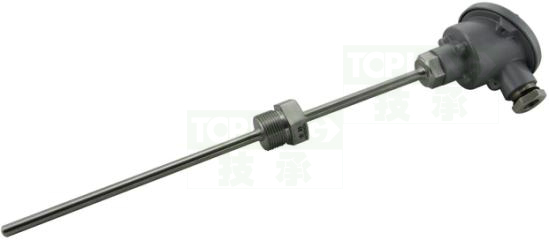

6300B接線盒式溫度變送器

　　6300B接線盒式溫度變送器工作原理

溫度變送器由溫度傳感器和信號轉換器組成，信號轉換器安裝在溫度傳感器的冷端接線盒內，溫度傳感器受溫度影響產生電阻或電勢效應，經轉換產生一個差動電壓信號。此信號經放大器放大，再經電壓、電流變換，輸出與量程相對應的4-20mA的電流信號

　　6300B接線盒式溫度變送器特點

　　二線制傳送，信號轉換器供電的兩根導線同時也傳送輸出信號

輸出恒流信號（4-20mA）抗干擾能力強、遠傳性能好

信號轉換器用環氧樹脂封裝成模塊，具有抗震動、耐腐蝕、防潮濕等優點?？捎糜诃h(huán)境較差工況

熱電偶的毫伏信號經信號轉換器直接轉換成4-20mA電流輸出，用普通電纜線傳送信號，可省去價格昂貴的補償導線。

帶現場顯示的溫度變送器既可以輸出4-20mA電流信號，又能在測溫現場讀取數值，使用較為方便

高精度、抗干擾、長期溫度性能好、免維護、可遠傳（最遠可達1000米）

技術參數
量程范圍	'-200~500℃
精度度	±0.25%（典型） ±0.5%（典型）
長期穩定性	±1.0%F.S/年
工作溫度	'-40℃~85℃
環境濕度	0-95%RH，不冷凝
供電電源	15~30VDC
輸出信號	4~20mA
螺紋接口	G1/4 & G1/2 & G3/8 或用戶自選
接線盒材質	鑄鋁
外殼防護等級	IP65
測量范圍	PT100熱電阻：-200~0°C,-100~0°C,-50～0°C, -50～50 °C; 0～50 °C; 0～80 °C; 0～100 °C; 0～120°C, 0～150°C,0～200°C,0～450°C,0～500°C或客戶任意指定量程
負載電阻	0~850Ω
環境溫度影響	0.25%/10°C
冷端補償誤差	0.5%/10°C
保護管材質	304不銹鋼

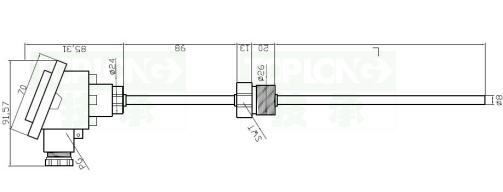

6300B接線盒式溫度變送器外形結構

選型代碼
6300B-	1	2	3	4	5	6
6300B-	供電電源
1	D1	20~30VDC
	輸出信號
2	S1	4~20mA
3	接口螺紋(過程連接公制螺紋)
	J1	G1/2外螺紋
	J2	G1/4外螺紋
	J3	G3/8外螺紋
	J4	M27×2外螺紋
	J5	M16×2外螺紋
	J6	活動法蘭型/固定法蘭型
4	插入深度（包含含螺紋或法蘭）
4	L	表示實際插入深度
5	探頭直徑
	6	6mm(快速交貨)
	8	8mm
	X	客戶指定,下單前技術協商
6	OEM定制
	/	無定制內容常規出貨
	A	無銘牌光版定制產品
	B	指定銘牌指定商標產品
